NE50双排板链斗式提升机

【产品类别】:板链斗式提升机

【材      质】:Q235

【板      厚】:3.75mm

【适用机型】:NE50板链斗式提升机

NE50双排板链斗式提升机

NE50是ne系列中的双排板链斗式提升机,也是较为常用的一个型号,提升量约50立方/小时,在水泥、耐火材料、砂石行业中都有着广泛应用。

NE50斗式提升机头部箱体

上图为NE50斗式提升机的头部箱体,
NE50斗式提升机尾部箱体

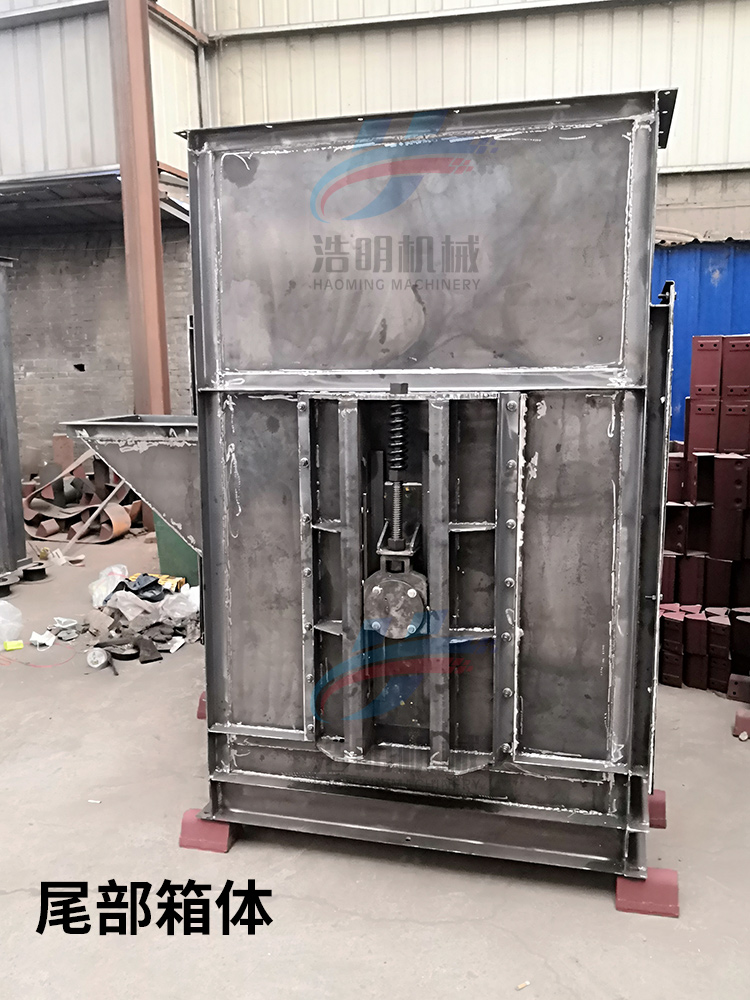

尾部箱体,可以看出来有进料口、尾部轴承、滑道,检修门、观察口等部分组成。
NE50斗式提升机中间箱体
中间箱体部分,可以看出来有着折弯压筋工艺,强度更大,承载力更大。

NE板链斗式提升机技术参数表

型号 提升能力
(m³/h)
斗速(m/s) 主轴转数(n/min) 料 斗 链条节距
(mm)
运行部件重量(Kg/m) 物料最大块度(mm)
容积
(L)
斗宽
(mm)
斗距
(mm)
允许所占百分比%
10 25 50 75 100
NE15 15 约0.5 16.54 2.5 250 203.2 101.6 27.5 65 50 40 30 25
NE30 30 约0.5 16.54 7.8 300 304.8 152.4 35 90 75 58 47 40
NE50 60 约0.5 16.54 15.7 300 304.8 152.4 64 90 75 58 47 40
NE100 110 约0.5 14.13 35 400 400 200 89 130 105 80 65 55
NE150 170 约0.5 14.13 52.2 600 400 200 112.5 130 105 80 65 55
NE200 210 约0.5 10.9 84.6 600 500 250 134 170 135 100 85 70
NE300 320 约0.5 10.9 127.5 700 500 250 188 170 135 100 85 70
NE400 380 约0.5 8.3 182.5 700 600 300 205 205 165 125 105 90
NE500 470 约0.5 7.1 260.9 700 700 350 223 240 190 145 120 100
NE600 600 约0.5 7.1 330.2 800 700 350 350 240 190 145 120 100
NE800 800 约0.5 6.2 501.8 800 800 400 313 270 220 165 135 110

NE板链斗式提升机主要部件

板链斗式提升机主要由头部箱体、尾部箱体、中间箱体、运行部件、驱动装置等部分组成,其中链条、链轮、料斗是比较重要的零部件。

NE板链斗式提升机主要部件

板链斗式提升机的链条为大节距套筒滚子链,有单排链、双排链样式,NE15.NE30为单排链样式,NE50-NE800为双排链样式。链条的套筒、销轴为耐磨40Cr材质,经过耐磨热处理工艺,硬度高且耐磨,免维护,寿命长。

板链斗式提升机的链轮为齿轮样式,铸钢材质,齿面经过热处理工艺,免维护耐磨。料斗有三角形、平行斗样式,是提升物料的载体。逆止器用于安装在上主轴上,防止突然停电或停机时链条料斗的倒转。

NE板链斗式提升机外形尺寸

斗式提升机外形尺寸
