18*64*7环链条

【产品类别】:th圆环链条

【材      质】:20Mn,25MnV

【适用机型】:TH250、TH315、TH400环链斗式提升机

18*64*7环链条

18*64*7环链条介绍

18*64*7环链条是一种常用的斗式提升机圆环链条,在TH250、TH315、TH400环链斗式提升机上比较常用,一般是7环,也有9环一条的,也有用于刮板输送机等机械设备。

18*64*7圆环链条

18*64链条常用材质有20Mn,是一种常见的耐磨材料,也有采用25MnV材质,有更高的耐磨性能和使用寿命,链条均需要经过热处理,以增加耐磨性能。

18*64*7环链条尺寸参数

18*64*7型号表示意义:18——链条的棒径,64——链条的节距,7——一条是7个链环。这是圆环链条的型号表示意义,通过th斗式提升机参数表我们可以了解到,斗式提升机上常用都是7环一条的链条。

18*64*7环链条

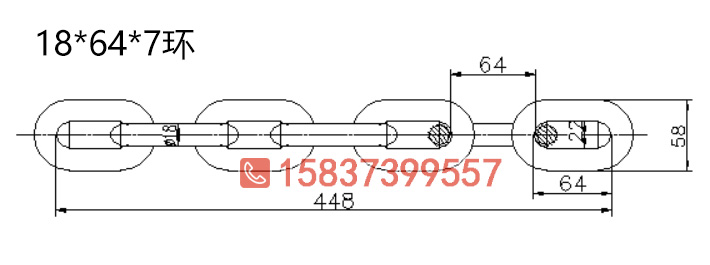

由上图可以看出来该18*64*7环链条的棒径是18mm,内宽是22mm,外宽是58mm,链环节距是64mm,整条链条公称长度是448mm,在制作斗式提升机或其他设备时,可以作为计算的参考。

th环链斗式提升机链条料斗

TH环链斗式提升机的料斗是通过链钩和链条固定在一起的,th系列提升机均是双排链样式,因此是两排链条和两个链钩固定一个料斗,如上图所示,链条时7环一条,因此料斗间距就是7个链环加上一个链钩的长度。

TH圆环链条技术参数

棒料直径d 节距t 外宽B 整条长度n×t 理论重量kg/m
14±0.5 50±1.2 48±1.1 n×t+0.6-0.9 4.0
18±0.5 50±1.2 58±1.1 n×t+22-1.3 6.9
64±1.2 58+1.1 6.5
20±0.7 70+1.6 70+2-1 n×t+25-1.4 8.6
22±0.7 70±1.6 72+1.5 n×t+28-1.6 9.5
76±1.6 72±1.5 9.6
86±1.6 74±1.0 10.0
26±0.8 92±0.9 860-1.5 n×t+32-1.8 13.3
30±0.9 105±1.0 1010-1.5 n×t+37-2.1 18.1
108±1.0 980-1.5 17.7
34±1.0 126±1.2 130±1.5 n×t+44-2.5 22.7
